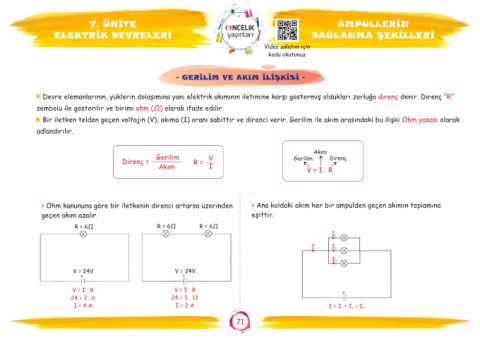

Page 72 - Öncelik Yayınları - EnBasitFen 7. Sınıf

7. ÜNİTE AMPULLERİN
ELEKTRİK DEVRELERİ BAĞLANMA ŞEKİLLERİ

Video anlatım için
kodu okutunuz

- GERİLİM VE AKIM İLİŞKİSİ -

Devre elemanlarının, yüklerin dolaşımına yani elektrik akımının iletimine karşı göstermiş oldukları zorluğa direnç denir. Direnç “R”
sembolü ile gösterilir ve birimi ohm (Ω) olarak ifade edilir.
Bir iletken telden geçen voltajın (V), akıma (I) oranı sabittir ve direnci verir. Gerilim ile akım arasındaki bu ilişki Ohm yasası olarak

adlandırılır.

Akım
Gerilim V Gerilim Direnç
Direnç = R =
Akım I
V = I . R

> Ohm kanununa göre bir iletkenin direnci artarsa üzerinden > Ana koldaki akım her bir ampulden geçen akımın toplamına
geçen akım azalır. eşittir.

R = 6Ω R = 6Ω R = 6Ω
I 1
I I 2

I 3
V = 24V V = 24V
+ +
- -
V = I . R V = I . R
+ -
24 = I . 6 24 = I . 12
I = 4 A I = 2 A I = I + I + I 3
2
1
