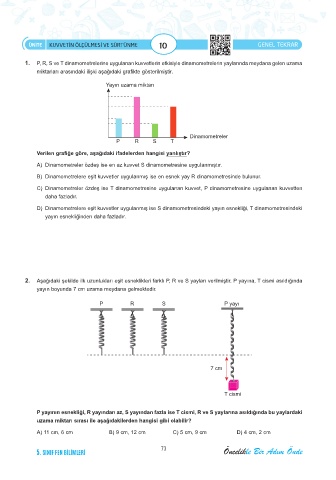

Page 79 - 5_Sinf_Fen_Bilimleri_DEHA_Soru_Bankasi

ÜNİTE KUVVETİN ÖLÇÜLMESİ VE SÜRTÜNME 10 GENEL TEKRAR

1. P, R, S ve T dinamometrelerine uygulanan kuvvetlerin etkisiyle dinamometrelerin yaylarında meydana gelen uzama
miktarları arasındaki ilişki aşağıdaki grafikte gösterilmiştir.

Yayın uzama miktarı

Dinamometreler
P R S T

Verilen grafiğe göre, aşağıdaki ifadelerden hangisi yanlıştır?
A) Dinamometreler özdeş ise en az kuvvet S dinamometresine uygulanmıştır.
B) Dinamometrelere eşit kuvvetler uygulanmış ise en esnek yay R dinamometresinde bulunur.

C) Dinamometreler özdeş ise T dinamometresine uygulanan kuvvet, P dinamometresine uygulanan kuvvetten
daha fazladır.
D) Dinamometrelere eşit kuvvetler uygulanmış ise S dinamometresindeki yayın esnekliği, T dinamometresindeki
yayın esnekliğinden daha fazladır.

2. Aşağıdaki şekilde ilk uzunlukları eşit esneklikleri farklı P, R ve S yayları verilmiştir. P yayına, T cismi asıldığında
yayın boyunda 7 cm uzama meydana gelmektedir.

P R S P yayı

7 cm

T cismi

P yayının esnekliği, R yayından az, S yayından fazla ise T cismi, R ve S yaylarına asıldığında bu yaylardaki
uzama miktarı sırası ile aşağıdakilerden hangisi gibi olabilir?
A) 11 cm, 6 cm B) 9 cm, 12 cm C) 5 cm, 9 cm D) 4 cm, 2 cm
