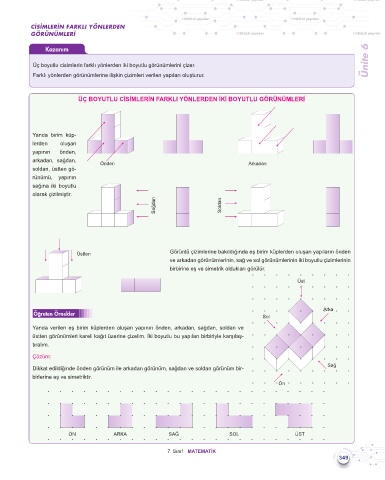

Page 356 - 2021_7._sinif_etkinlikli_soru_bankasi_kitap

NCELiK yayınları NCELiK yayınları NCELiK yayınları NCELiK yayınları
CİSİMLERİN FARKLI YÖNLERDEN
GÖRÜNÜMLERİ NCELiK yayınları NCELiK yayınları

Kazanım

Üç boyutlu cisimlerin farklı yönlerden iki boyutlu görünümlerini çizer. Ünite 6
Farklı yönlerden görünümlerine ilişkin çizimleri verilen yapıları oluşturur.

ÜÇ BOYUTLU CİSİMLERİN FARKLI YÖNLERDEN İKİ BOYUTLU GÖRÜNÜMLERİ

Yanda birim küp-
lerden oluşan
yapının önden,
arkadan, sağdan, Önden Arkadan
soldan, üstten gö-
rünümü, yapının
sağına iki boyutlu
olarak çizilmiştir.
Sağdan Soldan

Üstten Görüntü çizimlerine bakıldığında eş birim küplerden oluşan yapıların önden
ve arkadan görünümlerinin, sağ ve sol görünümlerinin iki boyutlu çizimlerinin
birbirine eş ve simetrik oldukları görülür.
Üst

Arka
Öğreten Örnekler Sol

Yanda verilen eş birim küplerden oluşan yapının önden, arkadan, sağdan, soldan ve
üstten görünümleri kareli kağıt üzerine çizelim. İki boyutlu bu yapıları birbiriyle karşılaş-
tıralım.

Çözüm:
Dikkat edildiğinde önden görünüm ile arkadan görünüm, sağdan ve soldan görünüm bir- Sağ
birlerine eş ve simetriktir.
Ön

ÖN ARKA SAĞ SOL ÜST

7. Sınıf MATEMATİK
349
