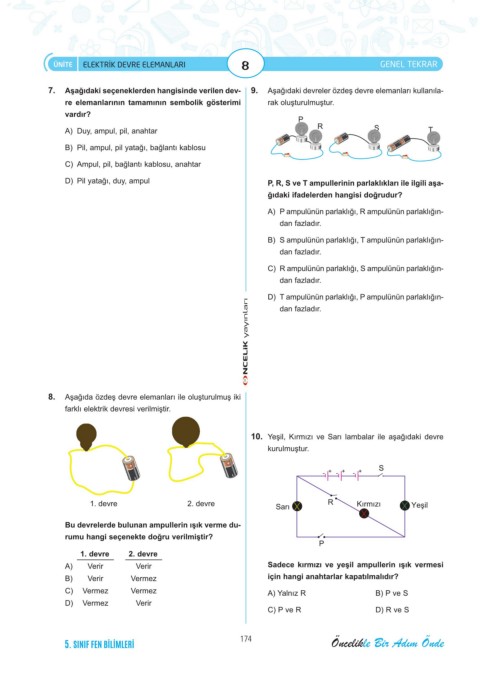

Page 180 - 5_Sinf_Fen_Bilimleri_DEHA_Soru_Bankasi

ÜNİTE ELEKTRİK DEVRE ELEMANLARI 8 GENEL TEKRAR

7. Aşağıdaki seçeneklerden hangisinde verilen dev- 9. Aşağıdaki devreler özdeş devre elemanları kullanıla-
re elemanlarının tamamının sembolik gösterimi rak oluşturulmuştur.
vardır?
P
A) Duy, ampul, pil, anahtar R S T

B) Pil, ampul, pil yatağı, bağlantı kablosu
C) Ampul, pil, bağlantı kablosu, anahtar

D) Pil yatağı, duy, ampul P, R, S ve T ampullerinin parlaklıkları ile ilgili aşa-
ğıdaki ifadelerden hangisi doğrudur?
A) P ampulünün parlaklığı, R ampulünün parlaklığın-
dan fazladır.

B) S ampulünün parlaklığı, T ampulünün parlaklığın-
dan fazladır.

C) R ampulünün parlaklığı, S ampulünün parlaklığın-
dan fazladır.
D) T ampulünün parlaklığı, P ampulünün parlaklığın-
yayınları dan fazladır.

NCELiK

8. Aşağıda özdeş devre elemanları ile oluşturulmuş iki
farklı elektrik devresi verilmiştir.

10. Yeşil, Kırmızı ve Sarı lambalar ile aşağıdaki devre
kurulmuştur.
S
- + - + - +

1. devre 2. devre Sarı R Kırmızı Yeşil

Bu devrelerde bulunan ampullerin ışık verme du-
rumu hangi seçenekte doğru verilmiştir?
P
1. devre 2. devre
A) Verir Verir Sadece kırmızı ve yeşil ampullerin ışık vermesi
B) Verir Vermez için hangi anahtarlar kapatılmalıdır?
C) Vermez Vermez A) Yalnız R B) P ve S
D) Vermez Verir
C) P ve R D) R ve S
