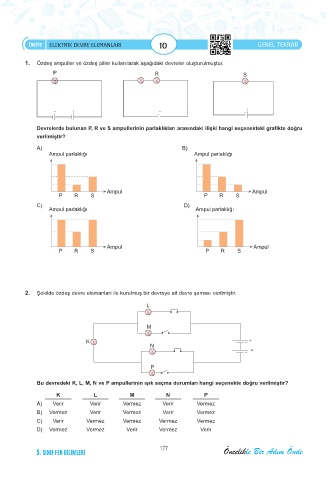

ÜNİTE ELEKTRİK DEVRE ELEMANLARI 10 GENEL TEKRAR

1. Özdeş ampuller ve özdeş piller kullanılarak aşağıdaki devreler oluşturulmuştur.

P R S

Devrelerde bulunan P, R ve S ampullerinin parlaklıkları arasındaki ilişki hangi seçenekteki grafikte doğru
verilmiştir?
A) B)
Ampul parlaklığı Ampul parlaklığı

Ampul Ampul
P R S P R S
C) D)
Ampul parlaklığı Ampul parlaklığı

Ampul Ampul
P R S P R S

2. Şekilde özdeş devre elemanları ile kurulmuş bir devreye ait devre şeması verilmiştir.

L

M

K
N

P

Bu devredeki K, L, M, N ve P ampullerinin ışık saçma durumları hangi seçenekte doğru verilmiştir?
K L M N P
A) Verir Verir Vermez Verir Vermez
B) Vermez Verir Vermez Verir Vermez
C) Verir Vermez Vermez Vermez Vermez
D) Vermez Vermez Verir Vermez Verir
