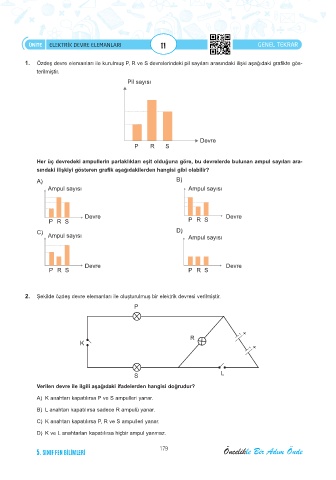

Page 185 - 5_Sinf_Fen_Bilimleri_DEHA_Soru_Bankasi

ÜNİTE ELEKTRİK DEVRE ELEMANLARI 11 GENEL TEKRAR

1. Özdeş devre elemanları ile kurulmuş P, R ve S devrelerindeki pil sayıları arasındaki ilişki aşağıdaki grafikte gös-
terilmiştir.
Pil sayısı

Devre
P R S

Her üç devredeki ampullerin parlaklıkları eşit olduğuna göre, bu devrelerde bulunan ampul sayıları ara-
sındaki ilişkiyi gösteren grafik aşağıdakilerden hangisi gibi olabilir?
A) B)
Ampul sayısı Ampul sayısı

Devre Devre
PR S PR S
C) D)
Ampul sayısı Ampul sayısı

Devre Devre
PR S PR S

2. Şekilde özdeş devre elemanları ile oluşturulmuş bir elektrik devresi verilmiştir.
P

R + -
K

+ -

S L
Verilen devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur?

A) K anahtarı kapatılırsa P ve S ampulleri yanar.
B) L anahtarı kapatılırsa sadece R ampulü yanar.

C) K anahtarı kapatılırsa P, R ve S ampulleri yanar.
D) K ve L anahtarları kapatılırsa hiçbir ampul yanmaz.

179 Öncelikle Bir Adım Önde
5. SINIF FEN BİLİMLERİ
