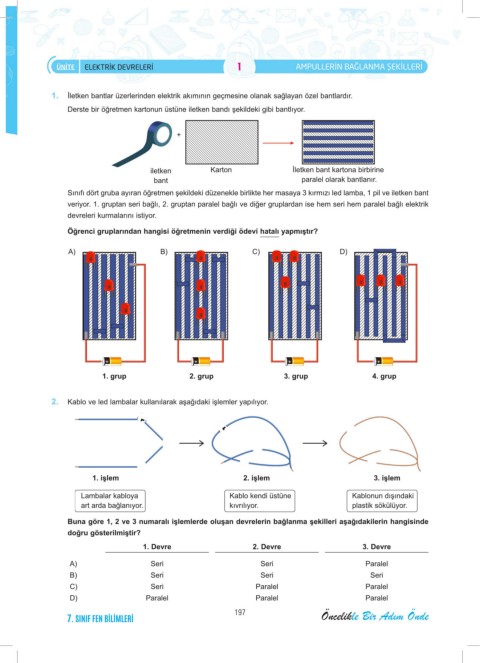

ÜNİTE ELEKTRİK DEVRELERİ 1 Ampullerin BAğlAnmA Şekilleri

1. İletken bantlar üzerlerinden elektrik akımının geçmesine olanak sağlayan özel bantlardır.
Derste bir öğretmen kartonun üstüne iletken bandı şekildeki gibi bantlıyor.

+

iletken Karton İletken bant kartona birbirine
bant paralel olarak bantlanır.
Sınıfı dört gruba ayıran öğretmen şekildeki düzenekle birlikte her masaya 3 kırmızı led lamba, 1 pil ve iletken bant
veriyor. 1. gruptan seri bağlı, 2. gruptan paralel bağlı ve diğer gruplardan ise hem seri hem paralel bağlı elektrik
devreleri kurmalarını istiyor.

Öğrenci gruplarından hangisi öğretmenin verdiği ödevi hatalı yapmıştır?

A) B) C) D)

1. grup 2. grup 3. grup 4. grup

2. Kablo ve led lambalar kullanılarak aşağıdaki işlemler yapılıyor.

1. �şlem 2. �şlem 3. �şlem

Lambalar kabloya Kablo kendi üstüne Kablonun dışındaki
art arda bağlanıyor. kıvrılıyor. plastik sökülüyor.
Buna göre 1, 2 ve 3 numaralı işlemlerde oluşan devrelerin bağlanma şekilleri aşağıdakilerin hangisinde
doğru gösterilmiştir?
1. Devre 2. Devre 3. Devre

A) Seri Seri Paralel
B) Seri Seri Seri
C) Seri Paralel Paralel
D) Paralel Paralel Paralel
197 Öncelikle Bir Adım Önde
7. SINIF FEN BİLİMLERİ
