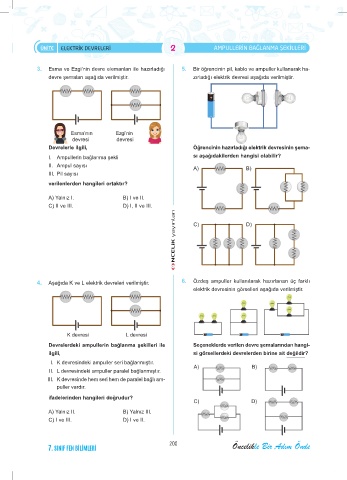

ÜNİTE ELEKTRİK DEVRELERİ 2 Ampullerin BAğlAnmA Şekilleri

3. Esma ve Ezgi’nin devre elemanları ile hazırladığı 5. Bir öğrencinin pil, kablo ve ampuller kullanarak ha-
devre şemaları aşağıda verilmiştir. zırladığı elektrik devresi aşağıda verilmiştir.

Esma’nın Ezg�’n�n
devres� devres�
Devrelerle ilgili, Öğrencinin hazırladığı elektrik devresinin şema-
I. Ampullerin bağlanma şekli sı aşağıdakilerden hangisi olabilir?
II. Ampul sayısı A) B)
III. Pil sayısı
verilenlerden hangileri ortaktır?

A) Yalnız I. B) I ve II.
C) II ve III. D) I, II ve III.
yayınları C) D)

NCELiK

4. Aşağıda K ve L elektrik devreleri verilmiştir. 6. Özdeş ampuller kullanılarak hazırlanan üç farklı
elektrik devresinin görselleri aşağıda verilmiştir.

K devres� L devres�
Devrelerdeki ampullerin bağlanma şekilleri ile Seçeneklerde verilen devre şemalarından hangi-
ilgili, si görsellerdeki devrelerden birine ait değildir?
I. K devresindeki ampuller seri bağlanmıştır.
A) B)
II. L devresindeki ampuller paralel bağlanmıştır.
III. K devresinde hem seri hem de paralel bağlı am-
puller vardır.
ifadelerinden hangileri doğrudur?
C) D)
A) Yalnız II. B) Yalnız III.
C) I ve III. D) I ve II.
