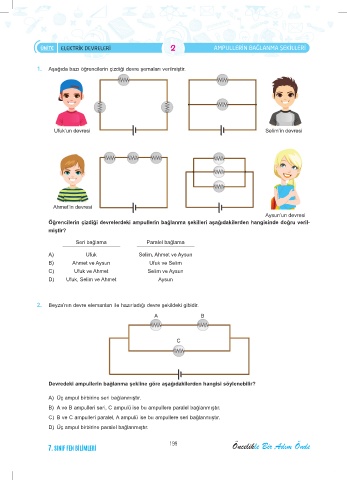

ÜNİTE ELEKTRİK DEVRELERİ 2 Ampullerin BAğlAnmA Şekilleri

1. Aşağıda bazı öğrencilerin çizdiği devre şemaları verilmiştir.

Ufuk’un devresi Selim’in devresi

Ahmet’in devresi
Aysun’un devresi
Öğrencilerin çizdiği devrelerdeki ampullerin bağlanma şekilleri aşağıdakilerden hangisinde doğru veril-
miştir?

Seri bağlama Paralel bağlama

A) Ufuk Selim, Ahmet ve Aysun
B) Ahmet ve Aysun Ufuk ve Selim
C) Ufuk ve Ahmet Selim ve Aysun
D) Ufuk, Selim ve Ahmet Aysun

2. Beyza’nın devre elemanları ile hazırladığı devre şekildeki gibidir.

A B

C

Devredeki ampullerin bağlanma şekline göre aşağıdakilerden hangisi söylenebilir?

A) Üç ampul birbirine seri bağlanmıştır.
B) A ve B ampulleri seri, C ampulü ise bu ampullere paralel bağlanmıştır.
C) B ve C ampulleri paralel, A ampulü ise bu ampullere seri bağlanmıştır.

D) Üç ampul birbirine paralel bağlanmıştır.
