ÜNİTE ELEKTRİK DEVRE ELEMANLARI 11 GENEL TEKRAR

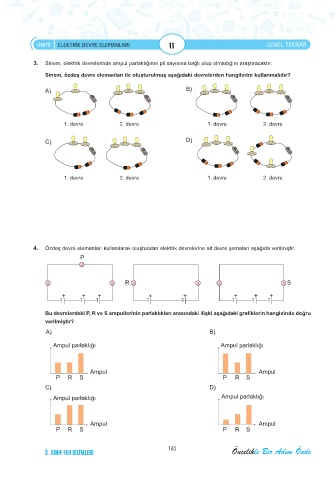

3. Sinem, elektrik devrelerinde ampul parlaklığının pil sayısına bağlı olup olmadığını araştıracaktır.

Sinem, özdeş devre elemanları ile oluşturulmuş aşağıdaki devrelerden hangilerini kullanmalıdır?

A) B)

1. devre 2. devre 1. devre 2. devre

C) D)

1. devre 2. devre 1. devre 2. devre

4. Özdeş devre elemanları kullanılarak oluşturulan elektrik devrelerine ait devre şemaları aşağıda verilmiştir.
P

R S

- + - + - + - + - + - + - + - +

Bu devrelerdeki P, R ve S ampullerinin parlaklıkları arasındaki ilişki aşağıdaki grafiklerin hangisinde doğru
verilmiştir?
A) B)

Ampul parlaklığı Ampul parlaklığı

Ampul Ampul
P R S P R S

C) D)
Ampul parlaklığı Ampul parlaklığı

Ampul Ampul
P R S P R S
