ÜNİTE ELEKTRİK DEVRE ELEMANLARI 12 GENEL TEKRAR

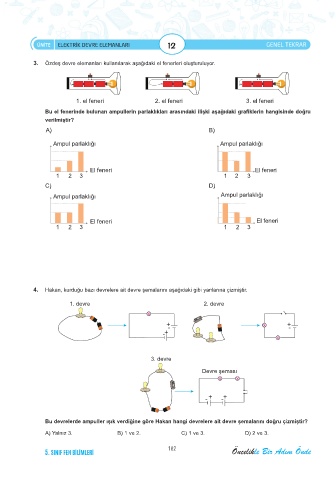

3. Özdeş devre elemanları kullanılarak aşağıdaki el fenerleri oluşturuluyor.
1. el feneri 2. el feneri 3. el feneri
Bu el fenerinde bulunan ampullerin parlaklıkları arasındaki ilişki aşağıdaki grafiklerin hangisinde doğru
verilmiştir?
A) B)
Ampul parlaklığı Ampul parlaklığı
El feneri El feneri
1 2 3 1 2 3
C) D)
Ampul parlaklığı Ampul parlaklığı
El feneri El feneri
1 2 3 1 2 3
4. Hakan, kurduğu bazı devrelere ait devre şemalarını aşağıdaki gibi yanlarına çizmiştir.
1. devre 2. devre
+ + -
-
- +
3. devre
Devre şeması
- + - +
Bu devrelerde ampuller ışık verdiğine göre Hakan hangi devrelere ait devre şemalarını doğru çizmiştir?
A) Yalnız 3. B) 1 ve 2. C) 1 ve 3. D) 2 ve 3.
