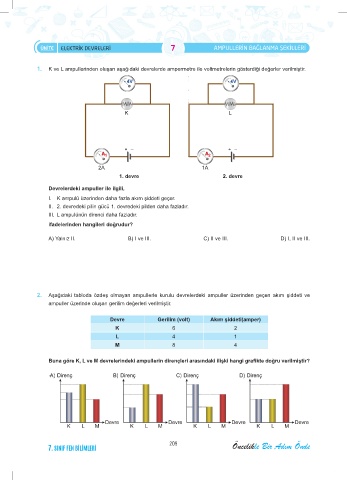

Page 216 - baskı 7 fen deha

ÜNİTE ELEKTRİK DEVRELERİ 7 Ampullerin BAğlAnmA Şekilleri

1. K ve L ampullerinden oluşan aşağıdaki devrelerde ampermetre ile voltmetrelerin gösterdiği değerler verilmiştir.

4 4 V V 4 4 V V

K L

+– +–
1 2
2A 1A
1. devre 2. devre

Devrelerdeki ampuller ile ilgili,
I. K ampulü üzerinden daha fazla akım şiddeti geçer.
II. 2. devredeki pilin gücü 1. devredeki pilden daha fazladır.
III. L ampulünün direnci daha fazladır.
ifadelerinden hangileri doğrudur?

A) Yalnız II. B) I ve III. C) II ve III. D) I, II ve III.

2. Aşağıdaki tabloda özdeş olmayan ampullerle kurulu devrelerdeki ampuller üzerinden geçen akım şiddeti ve
ampuller üzerinde oluşan gerilim değerleri verilmiştir.

Devre Gerilim (volt) Akım şiddeti(amper)
K 6 2
L 4 1
M 8 4

Buna göre K, L ve M devrelerindeki ampullerin dirençleri arasındaki ilişki hangi grafikte doğru verilmiştir?
