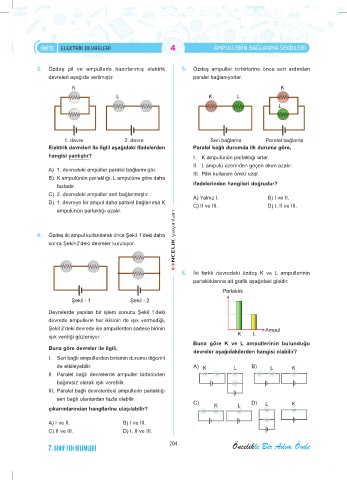

ÜNİTE ELEKTRİK DEVRELERİ 4 Ampullerin BAğlAnmA Şekilleri

3. Özdeş pil ve ampullerle hazırlanmış elektrik 5. Özdeş ampuller birbirlerine önce seri ardından
devreleri aşağıda verilmiştir. paralel bağlanıyorlar.
K K
L K L
L

1. devre 2. devre Seri bağlama Paralel bağlama
Elektrik devreleri ile ilgili aşağıdaki ifadelerden Paralel bağlı durumda ilk duruma göre,
hangisi yanlıştır? I. K ampulünün parlaklığı artar.

II. L ampulü üzerinden geçen akım azalır.
A) 1. devredeki ampuller paralel bağlanmıştır. III. Pilin kullanım ömrü uzar.
B) K ampulünün parlaklığı, L ampulüne göre daha
fazladır. ifadelerinden hangileri doğrudur?
C) 2. devredeki ampuller seri bağlanmıştır. A) Yalnız I. B) I ve II.
D) 1. devreye bir ampul daha paralel bağlanırsa K C) II ve III. D) I, II ve III.
ampulünün parlaklığı azalır.
yayınları

4. Özdeş iki ampul kullanılarak önce Şekil-1’deki daha
NCELiK
sonra Şekil-2’deki devreler kuruluyor.

6. İki farklı devredeki özdeş K ve L ampullerinin
parlaklıklarına ait grafik aşağıdaki gibidir.

Şekil - 1 Şekil - 2
Devrelerde yapılan bir işlem sonucu Şekil 1’deki
devrede ampullerin her ikisinin de ışık vermediği,
Şekil 2’deki devrede ise ampullerden sadece birinin Ampul
ışık verdiği gözleniyor. K L
Buna göre K ve L ampullerinin bulunduğu
Buna göre devreler ile ilgili,
devreler aşağıdakilerden hangisi olabilir?
I. Seri bağlı ampullerden birisinin durumu diğerini
de etkileyebilir. A) K L B) L K
II. Paralel bağlı devrelerde ampuller birbirinden
bağımsız olarak ışık verebilir.
III. Paralel bağlı devrelerdeki ampullerin parlaklığı
seri bağlı olanlardan fazla olabilir.
C) K L D) L K
çıkarımlarından hangilerine ulaşılabilir?

A) I ve II. B) I ve III.
C) II ve III. D) I, II ve III.
