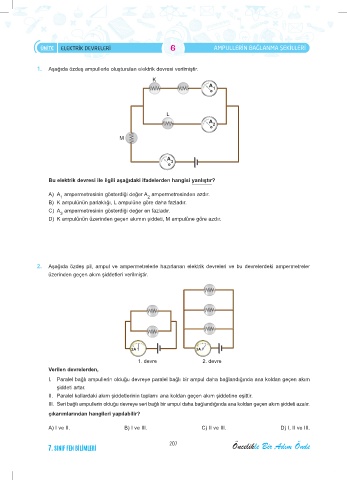

ÜNİTE ELEKTRİK DEVRELERİ 6 Ampullerin BAğlAnmA Şekilleri

1. Aşağıda özdeş ampullerle oluşturulan elektrik devresi verilmiştir.
K
A
1

L
A
2

M

A 3

Bu elektrik devresi ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?

A) A ampermetresinin gösterdiği değer A ampermetresinden azdır.
1
2
B) K ampulünün parlaklığı, L ampulüne göre daha fazladır.
C) A ampermetresinin gösterdiği değer en fazladır.
3
D) K ampulünün üzerinden geçen akımın şiddeti, M ampulüne göre azdır.

2. Aşağıda özdeş pil, ampul ve ampermetrelerle hazırlanan elektrik devreleri ve bu devrelerdeki ampermetreler
üzerinden geçen akım şiddetleri verilmiştir.

2A 3A
1. devre 2. devre
Verilen devrelerden,
I. Paralel bağlı ampullerin olduğu devreye paralel bağlı bir ampul daha bağlandığında ana koldan geçen akım
şiddeti artar.
II. Paralel kollardaki akım şiddetlerinin toplamı ana koldan geçen akım şiddetine eşittir.
III. Seri bağlı ampullerin olduğu devreye seri bağlı bir ampul daha bağlandığında ana koldan geçen akım şiddeti azalır.
çıkarımlarından hangileri yapılabilir?

A) I ve II. B) I ve III. C) II ve III. D) I, II ve III.
