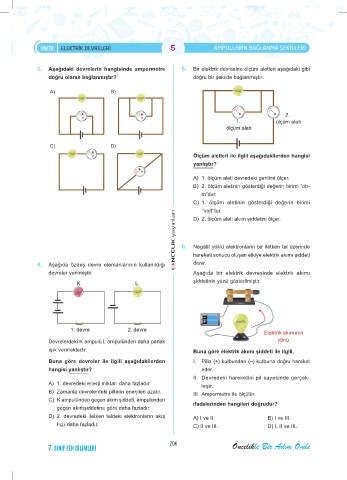

Page 213 - baskı 7 fen deha

ÜNİTE ELEKTRİK DEVRELERİ 5 Ampullerin BAğlAnmA Şekilleri

3. Aşağıdaki devrelerin hangisinde ampermetre 5. Bir elektrik devresine ölçüm aletleri aşağıdaki gibi
doğru olarak bağlanmıştır? doğru bir şekilde bağlanmıştır.

A) B)

2.
1. ölçüm aleti
ölçüm aleti

C) D)
Ölçüm aletleri ile ilgili aşağıdakilerden hangisi
yanlıştır?

A) 1. ölçüm aleti devredeki gerilimi ölçer.
B) 2. ölçüm aletinin gösterdiği değerin birimi “oh-
m”dur.
C) 1. ölçüm aletinin gösterdiği değerin birimi
‘’volt’’tur.
yayınları D) 2. ölçüm aleti akım şiddetini ölçer.

NCELiK 6. Negatif yüklü elektronların bir iletken tel üzerinde

hareketi sonucu oluşan etkiye elektrik akımı şiddeti
4. Aşağıda özdeş devre elemanlarının kullanıldığı denir.
devreler verilmiştir. Aşağıda bir elektrik devresinde elektrik akımı
K L şiddetinin yönü gösterilmiştir.

1. devre 2. devre
Elektrik akımının
Devrelerdeki K ampulü L ampulünden daha parlak yönü
ışık vermektedir. Buna göre elektrik akımı şiddeti ile ilgili,
Buna göre devreler ile ilgili aşağıdakilerden I. Pilin (+) kutbundan (–) kutbuna doğru hareket
hangisi yanlıştır? eder.
II. Devredeki hareketini pil sayesinde gerçek-
A) 1. devredeki enerji miktarı daha fazladır. leşir.
B) Zamanla devrelerdeki pillerin enerjileri azalır. III. Ampermetre ile ölçülür.
C) K ampulünden geçen akım şiddeti, ampulunden ifadelerinden hangileri doğrudur?
geçen akımşiddetine göre daha fazladır.
D) 2. devredeki iletken teldeki elektronların akış A) I ve II. B) I ve III.
hızı daha fazladır. C) II ve III. D) I, II ve III.

206 Öncelikle Bir Adım Önde
7. SINIF FEN BİLİMLERİ
