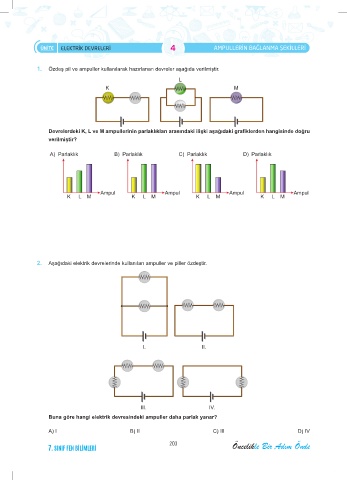

ÜNİTE ELEKTRİK DEVRELERİ 4 Ampullerin BAğlAnmA Şekilleri

1. Özdeş pil ve ampuller kullanılarak hazırlanan devreler aşağıda verilmiştir.
L
K M

Devrelerdeki K, L ve M ampullerinin parlaklıkları arasındaki ilişki aşağıdaki grafiklerden hangisinde doğru
verilmiştir?

A) Parlaklık B) Parlaklık C) Parlaklık D) Parlaklık

Ampul Ampul Ampul Ampul
K L M K L M K L M K L M

2. Aşağıdaki elektrik devrelerinde kullanılan ampuller ve piller özdeştir.

I. II. III. IV.

I. II. III. IV.
Buna göre hangi elektrik devresindeki ampuller daha parlak yanar?

A) I B) II C) III D) IV

203 Öncelikle Bir Adım Önde
